如何有效消除不銹鋼鑄件的磁性

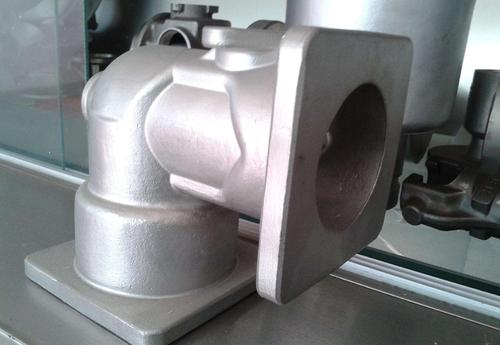

當不銹鋼鑄件中含有馬氏體、奧氏體或者是鐵元素時，會導致其含有一定的磁性，但對于不銹鋼鑄件而言，如果鑄件含有磁性就會影響后期的使用效果等等。所以在面對這種情況時，應該如何有效去除鑄件的磁性呢？
1、嚴格控制化學成分當量成分
一般的生產廠家為了降低成本把Ni控制下限，8.0-8.2%之間，Cr/Ni達到一定數(shù)值時鋼的組織中出現(xiàn)一定量的鐵素體，鐵素體是有磁性的；此時采用1050~1080固溶處理可以把鐵素體完全溶入奧氏體，這樣不銹鋼鑄件就不會有磁性了。
2、冷加工硬化
當不銹鋼鑄件在冷加工時產生形變馬氏體，形變馬氏體使得不銹鋼強度增加，而形變馬氏體是有磁性的。采用固溶處理甚至退火都可以使形變馬氏體消失，但是鋼的強度就會下降了。
3、如果既要保證冷加工強度，又要弱磁性甚至無磁性可以采用下面去磁辦法：
根據相圖原理，降低Cr/Ni值，尤其提高Ni、Mn含量到上限。冷加工前進行上限固溶處理，在保證表面的前提下控制晶粒度4級;可以降低冷加工后的磁性。一般304冷加工后都有一定的微弱磁性。經過敲打或其他的沖擊，使其奧氏體組織轉變?yōu)轳R氏體，此時會有一定的磁性。加熱到1050度，然后水淬激冷，可消除磁性。
下一篇：不銹鋼鑄件表面污漬該如何進行清洗?
上一篇：球墨鑄鐵件的球化處理方法
